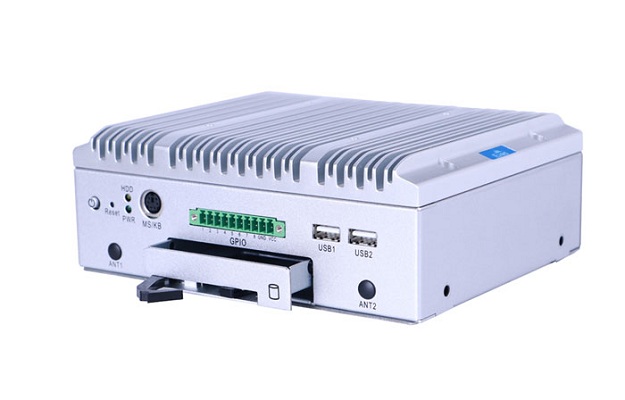

研祥新款 微型無風扇嵌入式工控機 M50 J1900 I3I5I7 6代處理器
-
多平臺，自由選配
采用IntelSkylake-U、BayTrail高低端兩種平臺，搭配多種可選規格、性能控制模塊，便于滿足客戶快速選型需求。
全密封無風扇設計
全密封無風扇箱體設計，采用鋁合金與鈑金結合結構，杜絕噪音，防止粉塵、提升產品抗干擾強度。
無線纜、模塊式設計
無線纜設計的框架，內部模塊之間硬連接，提高信號轉換的可靠性和裝配效率，同時大大提升產品的平均無故障時間和維護時間。
硬盤快速更換
硬盤采用抽拉式模塊設計，用戶可輕松快速的實現硬盤更換、數據交換和后端維護。
寬壓直流輸入電壓：9~30V
具有防反接和過流、過壓保護設計，確保設備在電壓不穩定環境下正常運行，支持遠程開關機接口。
寬溫工作：-20℃~70℃
產品選用優質寬溫零部件，整機實現從-20℃~60℃的工作溫度范圍，滿足工業現場及特殊行業應用環境
多種通訊模式
最高可選4個千兆以太網口和4個RS232/485/422串口；2個MiniPCIe擴展槽，快速實現CAN、Profibus、Fieldbus等現場總線，或4G、WiFi、GPS通訊模塊。
可選配置：
M50-E-01/J1900/4G/500G/適配器
M50-E-02/J1900/4G/500G/適配器
M50-H-01/I3 6100U/4G/500G/適配器
M50-H-02/I5 6300U/4G/500G/適配器
M50-H-03/I7 6500U/4G/500G/適配器
備注：也可根據客戶需求定制服務。
產品規格
系統配置 |
處理器 |
板載Intel? Core? I7-6500U 2.5Ghz/I5-6300U 2.4Ghz/I3-6100U 2.3Ghz處理器 |
板載Intel? Celeron J1900 2.0Ghz 四核處理器 |
||
芯片組 |
Intel Skylake-u |
|
Intel BayTrail |
||
內存 |
Skylake：板載4G DDR4 2133MHZ內存，提供1 條260Pin DDR4 SO-DIMM內存插槽，插槽最大支持16GB，整機內存最大支持20GB |
|
I/0接口 |
BayTrail：支持1個SO-DIMM內存插槽，標配4G DDR3L內存，最大8G內存(SO-DIMM)，且8G DDR3L內存需雙面顆粒 |
|
網口 |
2個RJ45 10/100/1000網絡接口 （可選4個網口） |
|
USB |
6個USB（MAX，M50-H 系列：2 個USB3.0 接口+4 個USB2.0 接口；M50-E 系列：1 個USB3.0 接口+5 個USB2.0 接口） |
|
HDMI |
1個HDMI接口 |
|
VGA |
1個VGA接口 |
|
COM |
4個串口,RS232/485/422可選（MAX） |
|
PS/2 |
1個鍵盤鼠標接口 |
|
GPIO |
8路GPIO接口（端子排）； |
|
其它 |
1個4Pin端子型電源接口
|
|
擴展總線 |
主板集成 |
1個MiniPCIE 擴展槽 1個M-SATA+USB接口（MiniPCIe接口） |
存儲器 |
硬盤 |
標配2.5寸硬盤位（厚度小于8mm） |
M-SATA |
可選 |
|
工作環境 |
0℃～45℃（機械硬盤） -20℃～＋60℃(寬溫SSD/M-SATA) |
|
存儲環境 |
-40℃～70℃；濕度：5%～90%（非凝結狀態） |
|
產品尺寸 |
M50-E：176mm（寬）×56.2mm（高）×142mm（深） M50-H：176mm（寬）×64.2mm（高）×142mm（深） |
|
電源 |
DC24V（9-30V）輸入或 外置AC 220V適配器供電 |
|
重量 |
M50-E：約1.55Kg M50-H：約2.25Kg |
|
