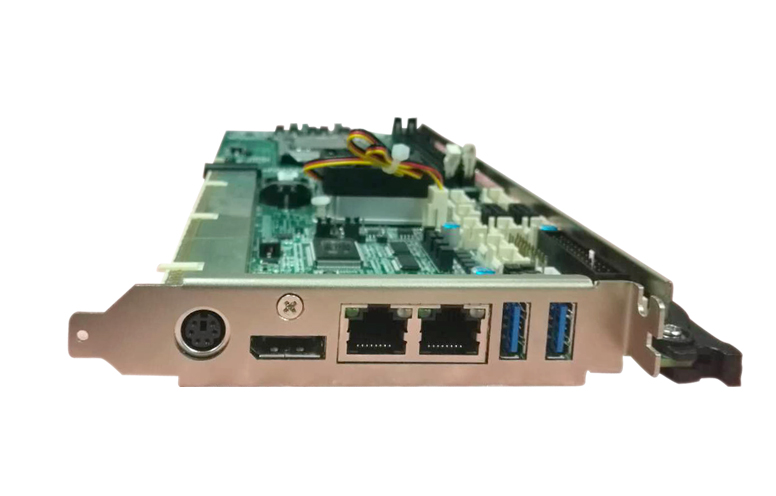

研祥EPE總線（兼容PICMG1.3總線標準）高性能長卡 EPE-1816
-
EPE-1816主要針對未來IntelH61/Q67/B65的系列芯片組停產后長卡的升級的替代方案。并滿足一部分客戶對六代\七代處理器需求，采用PICMG 1.3總線規范，具有高性能、供貨周期長等特點，能廣泛應用在石油化工、自動化控制、自動化檢測、機器視覺、安全監控、智能交通、通信等領域。
支持英特爾酷睿第六代、七代I3/I5/I7
支持兩條DDR4內存插槽，最大32GB
支持DP、VGA、DVI-D任意三選二顯示
滿足多PCI，多PCIE需求
可選配置：
1、EPE-1816
2、IPC-810E/EPE-1816/i3-6100/4G/500G/300W/無光驅
3、IPC-810E/EPE-1816/i5-6500/4G/500G/300W/無光驅
4、IPC-810準系統/EPE-1816/ EPE-6110E5/ 250W/無光驅
5、IPC-810準系統/EPE-1816/ EPE-6112E5/250W/無光驅
6、IPC-820/EPE-1816/i3-6100/4G/500G/300W/無光驅
7、IPC-820/EPE-1816/i5-6500/4G/500G/300W/無光驅
8、IPC-820/EPE-1816/i7-6700/4G/1T/300W/無光驅
注：也可以根據客戶需求定制服務。
產品規格
處理器 |
支持INTEL LGA 1151針腳的第六代 、七代I3/I5/I7 Core? Processor、Intel? Pentium? Processor 、Intel? Celeron? Processor。 |
支持Intel市面上主流第六代及第七代的I3/I5/I7等處理器 |
芯片組 |
Intel H110 |
|
系統內存 |
提供兩條DDR4 1866/2133MHz DIMM內存插槽，單根16GB，最大支持32GB |
|
存貯配置 |
4個SATA |
|
顯示接口 |
支持DP、VGA、DVI-D任意三選二顯示 |
DP 標準板載接口, VGA, DVI-D 以插針形式通過帶鍵仔線材引出. |
USB接口 |
10個USB接口，包含4個USB 3.0和6個USB 2.0 |
|
網絡配置 |
板載2個千兆網卡接口 |
intel網絡芯片 |
聲卡配置 |
1個音頻接口,支持 MIC-IN/LINE-IN/LINE-OUT，采用插針接口，客戶有需求時，可以通過帶鍵仔的線材引出； |
|
SIO接口 |
串口：2個串口,支持RS232/422/485,插針接口，可以通過DB9線材引出；同時通過LPC擴展接口，還可以擴展4串口；最多可擴至6個串口 并口：1個并口,插針接口，可以通過帶鍵仔的線材引出； PS2：1個Mini一轉二PS/2 接口 |
|
數字I/O |
8路數字I/O：4路輸入，4路輸出 |
|
電源供電 |
采用底板ATX電源供電，支持S0、S4、S5； 主板須要支持AC上電自動開機功能。 |
|
環境需求 |
主板工作溫度：（-10）℃～（60）℃ |
|
主板貯存溫度：（-20）℃～（80）℃ |
||
恒定濕熱：（40）℃ （95）%RH無凝結 |
||
操作系統 |
支持：WIN7、WIN8.1、WIN10、Cent OS Linux、Red Hat?Enterpr。ise Linux等高內核版本LINUX系統。系統;主板/聲卡/VGA/LAN/GPIO |
|
驅動支持 |
