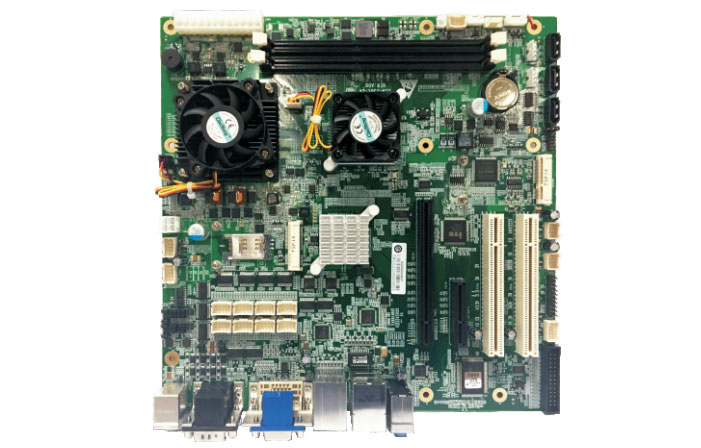

研祥EMBEDDED ATX結構單板 EC9-1501-ZX(B)
-
EC9-1501-ZX(B)是一款基于兆芯國產化芯片平臺開發的Embedded ATX結構單板電腦，采用先進的ZX-C4580四核處理器和ZX-100S芯片組；支持VGA+DVI雙顯示功能；支持PCIe X16(實際速度X8)、PCIe X4, PCI擴展總線擴展，主要針對銀行ATM/VTM自助終端、自助稅務終端、石油石化、高速公路ETC、政府保密計算機等應用，高端的性能和豐富的功能配置可以發揮重要作用。
可選配置：
1、EC9-1501-ZX(B)
2、IPC-630B/EC9-1501-ZX(B)/C4580/250W
3、IPC-630B/EC9-1501-ZX(B)/C4580/2G/1T/250W
備注：也可以根據客戶需求定制服務。
產品規格
處理器 |
開先ZX-C+四核處理器， ZX-C4580、主頻1.8Ghz |
芯片組 |
ZX-100S芯片組 |
內存 |
提供兩條1333/1600MHz DDR3 U-DIMM內存插槽，支持單根內存最大容量16GB，總支持32GB |
顯示接口 |
支持VGA、DVI—D雙顯 ，VGA支持最高分辨率2560*1600，DVI-D支持的 最大分辨率為2048*1536@60Hz |
音頻 |
采用HDA標準，支持MIC-IN/LINE-IN/LINE-OUT |
LAN |
提供2個10/100/1000Mbps網絡接口(Intel I210網卡),LAN1支持網絡喚醒 |
存儲器 |
提供3個SATA 2.0接口，1個M-SATA接口,1個Mini-pcie插槽 |
I/O 接口 |
提供10個串口，其中COM1,COM2 支持RS-232/422/RS-485模式選擇，COM1、COM2同時支持5V/12V帶電可選；提供 6個USB2.0接口；提供3個USB3.0接口；提供2個PS/2接口（鍵盤和鼠標接口）；提供1個8路數字I/O接口；提供1個TCM接口，1個LPT接口（插針接口，可通過線材引出） |
擴展總線 |
提供2個PCI、1個PCIEX4(實際速度為PCIEX1)、1個PCIEX16 |
工作溫度 |
-10℃～ 60℃；5% ～ 95%（非凝結狀態） |
存儲環境 |
-20℃～ 80℃ , 5% ～ 95%（非凝結狀態） |
看門狗 |
255 級，可編程秒/分，超時中斷或系統復位 |
電源 |
采用標準 ATX 電源供電 |
尺寸(W×D ) |
244 mm（長）× 244 mm（寬） |
