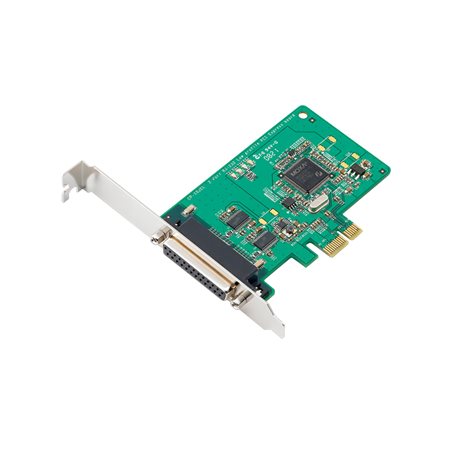

MOXA 多串口卡CP-102E/102EL 系列 2 端口 RS-232 PCI Express 串口卡
CP-102E/102EL 系列；2 端口 RS-232 PCI Express 串口卡
特點和優勢
兼容 PCI Express 1.0
串口傳輸速率最高可達 921.6 kbps
128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
低擋板設計，適合小型 PC
支持多種操作系統驅動程序，包括 Windows、Linux 和 UNIX
內置 LED 指示燈和管理軟件，易于維護
介紹
CP-102E 和低擋板設計的 CP-102EL 2 端口 PCI Express 多串口卡，專為 POS 和 ATM 應用而設計。Moxa 的 PCI Express 串口卡支持 Windows、Linux 和 UNIX 等多種不同的操作系統，是工業自動化工程師和系統集成商的首選。CP-102E/EL 的 2 個 RS-232 串口均支持高達 921.6 kbps 傳輸速率，并提供全調制解調器控制信號，以確保與各種串口周邊設備兼容。此外，CP-112E/EL 符合 PCI Express x1 標準，任何 PCI Express 插槽均適合安裝。
更小的規格
CP-102EL 是一款低擋板設計板卡，兼容任何 PCI Express 插槽。CP-102EL 卡僅需 3.3 VDC 電源輸入，適合任何尺寸的 PC 主機，從鞋盒大小至標準規格皆可。
提供 Windows、Linux 和 UNIX 驅動程序
Moxa 持續支持各種操作系統，CP-102E/EL 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux 驅動程序，并支持 WEPOS 等其他嵌入式應用操作系統。
規格
串口界面 | |
通信控制器 | MU860（兼容 16C550C） |
總線 | PCI Express 1.0 |
接頭 | CP-102E：2 x DB9 公頭CP-102EL：DB25 母頭 |
FIFO | 128 bytes |
最大板載數 | 8 |
端口數量 | 2 |
串口標準 | RS-232 |
波特率 | 50 bps 至 921.6 kbps（支持非標準波特率） |
停止位 | 1、1.5、2 |
校驗位 | 無、偶、奇、Space、Mark |
流量控制 | 無，RTS/CTS、XON/XOFF |
串口信號 | |
RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
串口軟件特性 | |
Windows 驅動程序 | DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
Linux 驅動程序 | Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x |
UNIX 驅動程序 | QNX 6、Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6
|
電源參數 | |
輸入電流 | CP-102E：520 mA @ 3.3 VDCCP-102EL-DB9M：552 mA @ 3.3 VDC |
機械特征 | |
尺寸 | CP-102E：85.04 x 1000 mm（3.35 x 3.94 英寸）CP-102EL-DB9M：67.21 x 100 mm（2.65 x 3.94 英寸） |
LED接口 | |
LED 指示燈 | 每個端口內置 Tx、Rx LED |
工作環境 | |
工作溫度 | 0 至 55°C（32 至 131°F） |
存儲溫度（含包裝） | -20 至 85°C（-4 至 185°F） |
相對濕度 | 5 至 95%（非冷凝） |
安規認證 | |
EMC | EN 55032/24 |
EMI | CP-102E：CISPR 32，F(xiàn)CC Part 15B Class ACP-102EL-DB9M：CISPR 32，F(xiàn)CC Part 15B Class B |
EMS | IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kVIEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/mIEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kVIEC 61000-4-5 Surge：電源：2 kVIEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/mIEC 61000-4-8 PFMF |
聲明 | |
綠色產品 | RoHS、CRoHS、WEEE |
MTBF | |
時間 | 4,947,552 小時 |
標準 | Telcordia (Bellcore) 標準 TR/SR |
