MOXA多串口卡CP-104UL/104JU 系列
-
4 端口 RS-232 智能型通用 PCI 串口卡
CP-104UL/104JU 系列
4 端口 RS-232 智能型通用 PCI 串口卡
特點和優勢
超過 800 kbps 的高效數據吞吐量
串口傳輸速率最高可達 921.6 kbps
128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
兼容 3.3/5 V PCI 和 PCI-X
支持多種操作系統驅動程序，包括 Windows、Linux 和 UNIX
-40 至 85°C 寬溫型號可選
產品介紹
CP-104UL 和 CP-104JU 4 端口通用 PCI 多串口卡，專為 POS 和 ATM 應用而設計。此系列串口卡支持 Windows、Linux 和 UNIX 等多種不同的操作系統，是工業自動化工程師和系統集成商的首選。此外，板載的每個 RS-232 串口均支持高達 921.6 kbps 傳輸速率。CP-104UL 和 CP-104JU 提供全調制解調器控制信號，以確保與各種串口周邊設備兼容，同時支持 3.3 V 和 5 V PCI 總線，使其幾乎可以安裝在任何 PC 服務器中。
內置 LED 指示燈
產品規格
串口界面 |
|
通信控制器 |
MU860（兼容 16C550C） |
總線 |
32位通用PCI |
接頭 |

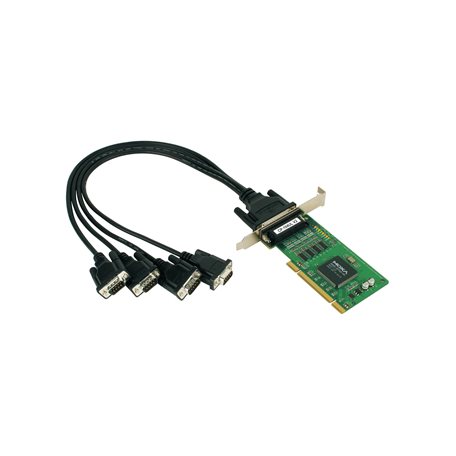

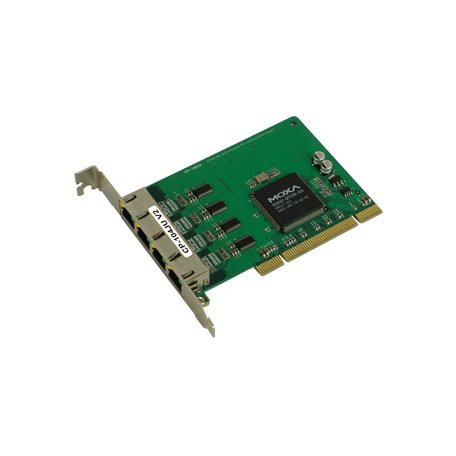

CP-104UL 系列：DB44 母頭 CP-104JU 系列：4 x RJ45 |
FIFO |
128 bytes |
最大板載數 |
8 |
端口數量 |
4 |
串口標準 |
RS-232 |
波特率 |
50 bps 至 921.6 kbps（支持非標準波特率） |
數據位 |
5、6、7、8 |
停止位 |
1、1.5、2 |
校驗位 |
無、偶、奇、Space、Mark |
流量控制 |
無，RTS/CTS、XON/XOFF |
串口信號 |
|
RS-232 |
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
串口軟件特性 |
|
Linux 驅動程序 |
Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x |
Windows 驅動程序 |
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
UNIX 驅動程序 |
QNX 6、SCO OpenServer、UnixWare 7、Solaris 10、FreeBSD |
電源參數 |
|
輸入電流 |
CP-104UL 系列：120 mA @ 5 VDCCP-104JU 系列：135 mA @ 5 VDC |
機械特征 |
|
尺寸 |
CP-104UL 系列：64.4 x 120 mm（2.53 x 4.72 英寸）CP-104JU 系列：83 x 120 mm（3.27 x 4.72 英寸） |
LED接口 |
|
LED 指示燈 |
每個端口內置 Tx、Rx LED |
工作環境 |
|
工作溫度 |
0 至 55°C（32 至 131°F） |
存儲溫度（含包裝） |
-20 至 85°C（-40 至 185°F） |
相對濕度 |
5 至 95%（非冷凝） |
安規認證 |
|
EMC |
EN 55032/24 |
EMI |
CISPR 32，F(xiàn)CC Part 15B Class B |
EMS |
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kVIEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/mIEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kVIEC 61000-4-5 Surge：電源：2 kVIEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/mIEC 61000-4-8 PFMF |
聲明 |
|
綠色產品 |
RoHS、CRoHS、WEEE |
MTBF |
|
時間 |
3,601,447 小時 |
