MOXA多串口卡CP-168EL-A
-
8 端口 RS-232 PCI Express 串口卡

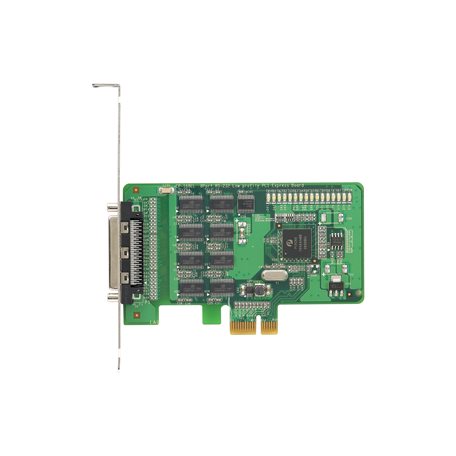

CP-168EL-A；8 端口 RS-232 PCI Express 串口卡
特點和優勢
兼容 PCI Express 1.0
串口傳輸速率最高可達 921.6 kbps
128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
適用于 RS-232/422/485 的多種連接線纜和接線盒
低擋板設計，適合小型 PC
可為多種操作系統提供驅動程序，包括 Windows、Linux 和 UNIX
借助內置 LED 和管理軟件實現輕松維護
產品介紹
CP-168EL-A 屬于智能型 8 端口 PCI Express 卡，專為 POS 和 ATM 應用而設計。它是工業自動化工程師和系統集成商的不二選擇，支持多種不同操作系統，包括 Windows、Linux，甚至 UNIX。此外，該板的八個 RS-232 串口均支持高達 921.6 kbps 的波特率。CP-168EL-A 可提供全調制解調器控制信號，以確保與各種串口周邊設備兼容。其 PCI Express x1 分類允許將其安裝在任何 PCI Express 插槽中。
緊湊型設計
CP-168EL-A 是一款低擋板設計板卡，可與任何 PCI Express 插槽兼容。該卡僅需 3.3 VDC 電源，適合任何尺寸的 PC 主機，從鞋盒大小至標準規格皆可。
提供 Windows、Linux 和 UNIX 驅動程序
Moxa 繼續支持多種操作系統，CP-168EL-A 卡也不例外。我們?yōu)樗?Moxa 卡提供可靠的 Windows 和 Linux/UNIX 驅動程序，并支持 WEPOS 等其他嵌入式應用操作系統。
產品規格
串口界面 |
|
通信控制器 |
兼容 16C550C |
總線 |
PCI Express 1.0 |
接頭 |
VHDCI 68 |
FIFO |
128 bytes |
每臺PC最多卡數 |
8 |
端口數量 |
8 |
串口標準 |
RS-232 |
波特率 |
50 bps 至 921.6 kbps（支持非標準波特率） |
數據位 |
5、6、7、8 |
停止位 |
1、1.5、2 |
校驗位 |
無、偶、奇、Space、Mark |
流量控制 |
無、RTS/CTS、XON/XOFF |
串口信號 |
|
RS-232 |
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND、RI（可選） |
串口軟件特性 |
|
Linux 驅動程序 |
Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x、Linux 內核 4.x、Linux 內核 5.x |
Windows 驅動程序 |
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
UNIX 驅動程序 |
Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6 |
電源參數 |
|
輸入電流 |
1,225 mA @ 3.3 VDC |
機械特征 |
|
尺寸 |
64.4 x 102 mm（2.54 x 4.02 英寸） |
LED接口 |
|
LED 指示燈 |
每個端口內置 Tx、Rx LED |
工作環境 |
|
工作溫度 |
0 至 55°C（32 至 131°F） |
存儲溫度（含包裝） |
-20 至 85°C（-4 至 185°F） |
相對濕度 |
5 至 95%（非冷凝） |
安規認證 |
|
EMC |
EN 55032/24 |
EMI |
CISPR 32，F(xiàn)CC Part 15B Class B |
EMS |
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kVIEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/mIEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kVIEC 61000-4-5 Surge：電源：2 kVIEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/mIEC 61000-4-8 PFMF |
綠色產品 |
RoHS、CRoHS、WEEE |
MTBF |
|
時間 |
2,351,336 小時 |
標準 |
Telcordia (Bellcore) 標準 TR/SR |
