摩莎多串口卡CP-132UL 系列

2 端口 RS-422/485 通用 PCI 串口卡，可選帶 2 kV 光電隔離保護

產品描述

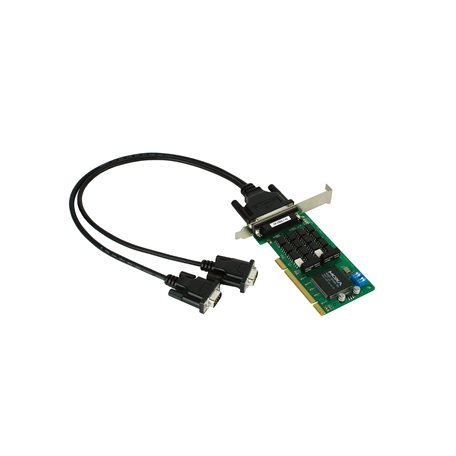

CP-132UL 系列；2 端口 RS-422/485 通用 PCI 串口卡，可選帶 2 kV 光電隔離保護

研華多串口卡CP-132UL 系列

特點和優勢

超過 800 kbps 的高效數據吞吐量
串口傳輸速率最高可達 921.6 kbps
ADDC? 提供 RS-485 通信數據流向自動控制
RS-422/485 數據傳輸距離可達 1.2 km
128-byte FIFO 和芯片集成的 S/W 流量控制
兼容 3.3/5 V PCI 和 PCI-X
支持多種操作系統驅動程序，包括 Windows、Linux 和 UNIX
MD1 低擋板設計，適合小型 PC
-40 至 85°C 寬溫型號可選

介紹

CP-132UL 和 CP-132UL-I 2 端口通用 PCI 多串口卡，專為工業自動化系統中的長距離、基于 PC 的多點數據采集應用而設計。

芯片集成的數據流向自動控制，提供精確 RS-485 通信

RS-485 通信需要精準的時間控制來啟用和禁用線路驅動控制。Moxa Turbo Serial Engine 研華多串口卡CP-132UL 系列芯片為 CP-132UL/UL-I 串口卡提供芯片集成的 ADDC 功能，使 RS-485 通信連接與 RS-232 一樣簡單。

RS-485 多點通信，1.2 km 距離內可連接多達 31 臺設備

CP-132UL/UL-I 通用 PCI 卡具備 2 個 RS-422/485 串口，每個串口支持高達 921.6 kbps 傳輸速率。在 RS-485 模式下，串口可通過菊花鏈方式，在 1.2 km 通信距離內連接多達 31 臺 RS-485 設備。用戶可選擇 CP-132UL-I 用于長距離 RS-485 通信，產品提供 2 kV 電氣隔離保護，可防止設備損壞。

卓越串口性能

憑借 30 多年的串口卡設計經驗，Moxa 現在專注于新型、高效串口數據傳輸芯片上。這款 Turbo Serial Engine 研華多串口卡CP-132UL 系列芯片為串口卡提供了 128-byte FIFO、芯片集成的 H/W 和 S/W 流量控制，以及數據突發訪問模式。通過 Turbo Serial Engine，Moxa 能夠設計出具有卓越傳輸性能的高級智能串口卡。

提供 Windows、Linux 和 UNIX 驅動程序

Moxa 持續支持各種操作系統，CP-132UL/UL-I 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驅動程序，并支持 WEPOS 等其他嵌入式應用操作系統。

產品規格

串口界面
通信控制器	MU860（兼容 16C550C）
總線	32位通用PCI
接頭	DB25母頭
FIFO	128 bytes
最大板載數	8
端口數量	2
串口標準	RS-422、RS-485
波特率	50 bps 至 921.6 kbps（支持非標準波特率）
數據位	5、6、7、8
停止位	1、1.5、2
校驗位	無、偶、奇、Space、Mark
流量控制	無、XON、XOFF
隔離保護	CP-132UL：2 kV
串口信號
RS-422	Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w	Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w	Data+、Data-、GND
串口信號
RS-422	Tx+、Tx-、Rx+、Rx-、RTS+、RTS-、CTS+、CTS-、GND
RS-485-4w	Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w	Data+、Data-、GND
串口軟件特性
Linux 驅動程序	Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x、Linux 內核 4.x、Linux 內核 5.x
Windows 驅動程序	DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
UNIX 驅動程序	Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6
電源參數
輸入電流	CP-132UL 系列：120 mA @ 5 VDCCP-132UL-I 系列：490 mA @ 5 VDC
機械特征
尺寸	64.4 x 120 mm（2.53 x 4.72 英寸）
LED接口
LED 指示燈	每個端口內置 Tx、Rx LED
工作環境
工作溫度	0 至 55°C（32 至 131°F）寬溫型號：-40 至 85°C（-40 至 185°F）
存儲溫度（含包裝）	-40 至 85°C（-40 至 185°F）
相對濕度	5 至 95%（非冷凝）
安規認證
EMC	EN 55032/24
EMI	CISPR 32，F(xiàn)CC Part 15B Class B
EMS	IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kVIEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
聲明
綠色產品	RoHS、CRoHS、WEEE
MTBF
時間	1,647,832 小時
標準	Telcordia SR332
