MOXA多串口卡CP-134EL-A-I 系列

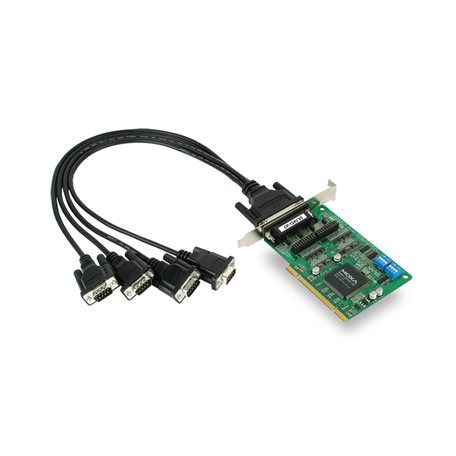

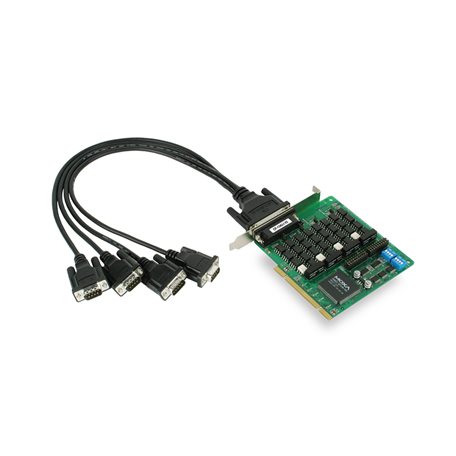

CP-134EL-A-I 系列；4 端口 RS-422/485 PCI Express 卡，帶 4 kV 浪涌和 2 kV 電氣隔離保護
產品介紹
特點和優勢
兼容 PCI Express 1.0
串口傳輸速率最高可達 921.6 kbps
128-byte FIFO 和芯片集成的 S/W 流量控制
適用于 RS-232/422/485 的多種連接線纜和接線盒
支持多種操作系統驅動程序，包括 Windows、Linux 和 UNIX
內置 LED 指示燈和管理軟件，易于維護
產品介紹
CP-134EL-A-I 是一款智能型 PCI Express 多串口卡，專為 POS 和 ATM 應用而設計，適合工業自動化工程師和系統集成商。CP-134EL-A-I 兼容所有主流的操作系統。板載的 8 個串口均支持高達 921.6 kbps 傳輸速率，并提供全調制解調器控制信號，以確保與各種串口周邊設備兼容。此外，CP-134EL-A-I 符合 PCI Express x1 標準，任何 PCI Express 插槽均適合安裝。
智能 RS-485 技術，易于安裝和故障排除（專利申請中）
設置 RS-485 網絡相對來說是簡單的。當打開電源，連接至網絡中的設備開始傳輸和接收數據時，才是挑戰的開始。大多數情況下，工程師需要通過在網絡的各個重要節點配置上拉/下拉電阻和終端電阻來進一步調整系統。Moxa 全新智能型 RS-485 技術支持兩大基本功能，大幅降低網絡設置難度：(1) 一鍵安裝 (One-Click Installation)，自動分析網絡拓?fù)?，并調整終端電阻和上拉/下拉電阻。(2) 一鍵故障排除 (One-Click Troubleshooting) 提示您如何修正，使故障的網絡恢復運行。
產品規格
串口界面 |
|
通信控制器 |
MU860（兼容 16C550C） |
總線 |
PCI Express 1.0 |
接頭 |
DB44母頭 |
FIFO |
128 bytes |
最大板載數 |
8 |
端口數量 |
4 |
串口標準 |
RS-422、RS-485 |
波特率 |
50 bps 至 921.6 kbps（支持非標準波特率） |
數據位 |
5、6、7、8 |
停止位 |
1、1.5、2 |
校驗位 |
無、偶、奇、Space、Mark |
流量控制 |
無，XON/XOFF |
隔離保護 |
2 KV |
浪涌 |
4 KV |
串口信號 |
|
RS-422 |
Tx+、Tx-、Rx+、Rx-、GND |
RS-485-4w |
Tx+、Tx-、Rx+、Rx-、GND |
RS-485-2w |
Data+、Data-、GND |
串口軟件特性 |
|
Linux 驅動程序 |
Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x、Linux 內核 4.x、Linux 內核 5.x |
Windows 驅動程序 |
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
Linux 驅動程序 |
Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x |
UNIX 驅動程序 |
Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6 |
電源參數 |
|
輸入電流 |
3.414mA @ 3.3VDC |
機械特征 |
|
尺寸 |
67.21 x 103 mm（2.65 x 4.06 英寸） |
LED接口 |
每個端口內置 Tx、Rx LED |
工作環境 |
|
工作溫度 |
0 至 55°C（32 至 131°F） |
存儲溫度（含包裝） |
-20 至 85°C（-40 至 185°F） |
相對濕度 |
5 至 95%（非冷凝） |
安規認證 |
|
EMC |
EN 55032/24 |
EMI |
CISPR 32，F(xiàn)CC Part 15B Class B |
EMS |
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kVIEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m |
聲明 |
|
綠色產品 |
RoHS、CRoHS、WEEE |
MTBF |
|
時間 |
433.077小時 |
標準 |
Telcordia (Bellcore) 標準 TR/SR |
