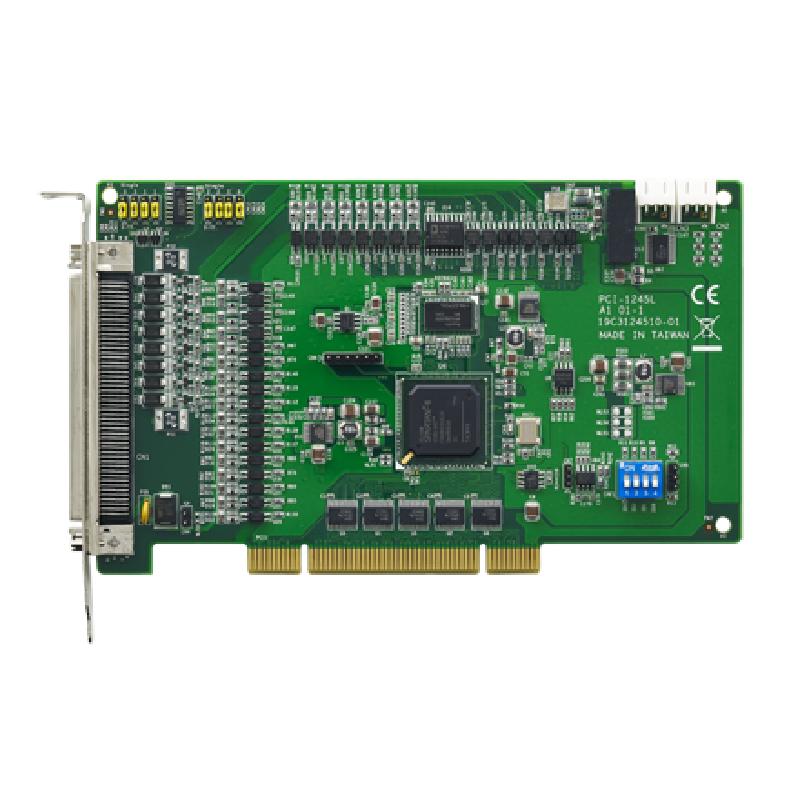

研華PCI-1245L 四軸PCI接口FPGA架構入門版脈沖運動控制卡

• 編碼器輸入規格為4xAB模式4 MHz, CW/CCW 模式1 MHz
• 脈沖輸出高達1 Mpps
• 輸出方式可通過跳線設置為差分或單端輸入方式
• 16種回HOME模式
• 支持兩軸直線插補
• 支持T/S曲線
• 支持單軸速度重設
• 硬件緊急輸入

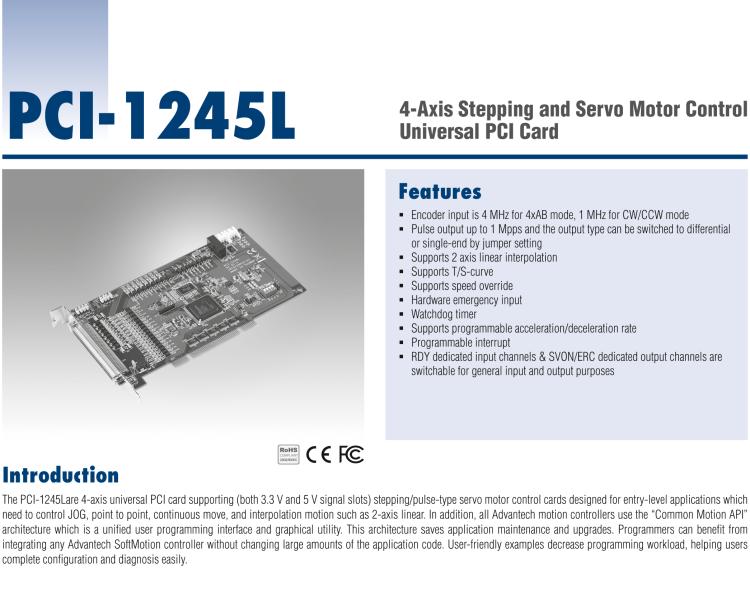

• PCI-1245L是一款四軸PCI界面運動控制卡，可用于控制步進或者脈沖型伺服系統， 作為一款入門級的產品，它支持直線插補，多軸同步，采用SoftMotion的技術來執行運動軌跡。 PCI-1245L采用高性能的FPGA來計算運動軌跡，多軸同步控制和處理I/O，具有兩軸直線插補，T/S曲線，單軸速度重設，可編程加減速，16種回零模式等功能。 另外PCI-1245L使用Common Motion API的軟件架構，它為編程者提供友好的編程接口和圖形化的調試工具，大大簡化了程序的維護和升級。
