研祥低功耗高性能無風扇嵌入式系統M60A

研祥低功耗高性能無風扇嵌入式系統M60A

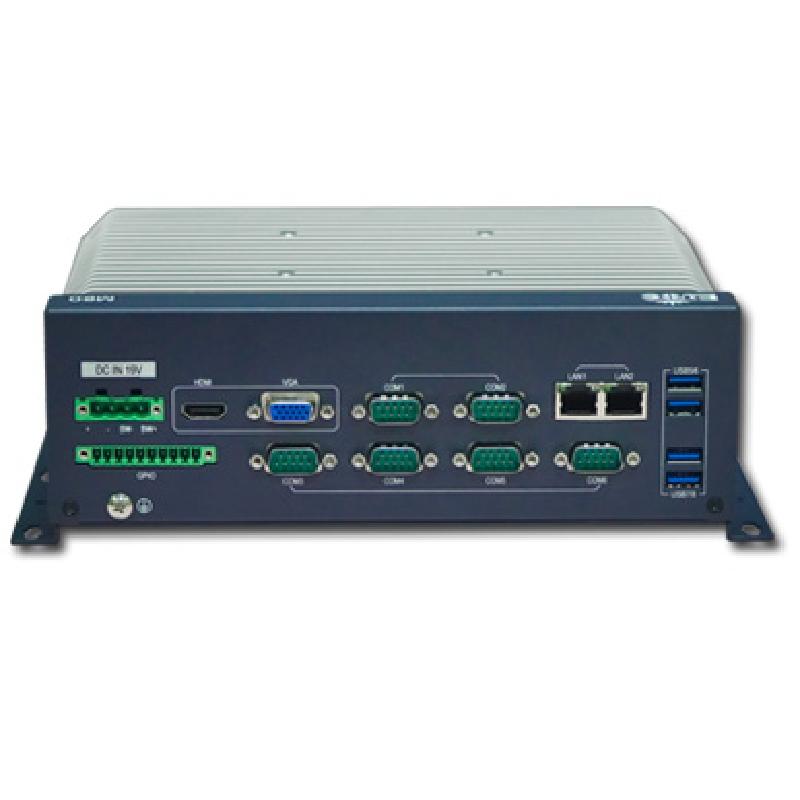

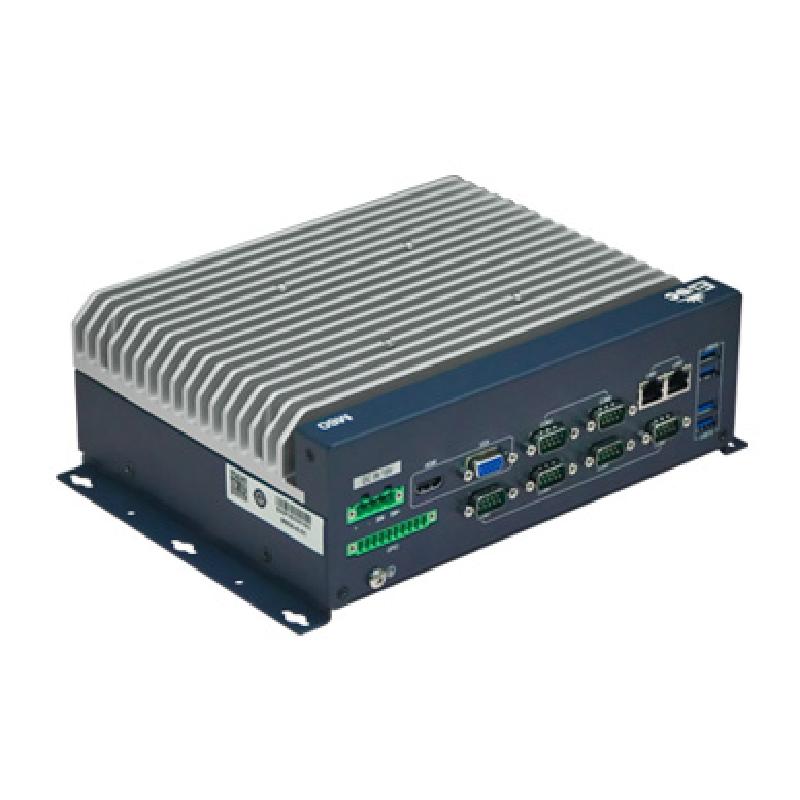

    M60A是一款低功耗高性能無風扇嵌入式產品,產品機殼采用鋁合金鑄造成形,結構緊湊、無風扇設計,具有優良的密封防塵、散熱與抗振性能,可以滿足污染大,灰塵多,電磁干擾嚴重等惡劣環境的使用。產品采用Intel C236/H110/Baytrail多種平臺技術方案實現,支持Intel? Core?6/7/8/9 CPU,支持多個千兆網口,支持PCI、PCIE擴展,整機功能齊全,環境適應性強,產品適用于中高端客戶需求,可廣泛應用于機器視覺、自動駕駛、高速公路車道控制、機械檢測設備、工業自動化控制等各種嵌入式領域。
    • 全密閉無風扇
    • 低功耗高性能
    • 寬溫工作
    • 接口豐富可擴展

系統配置

處理器

M60A-E:Intel? Celeron J1900 2.0Ghz四核,板載不可更換

M60A-H:Intel? H110/C236:支持6/7/8代Intel? Core? I3/I5/I7系列,支持9代Intel? Core? I3/I5系列,LGA1151,CPU TDP ≤ 65W

芯片組

M60A-E:Intel?BayTrail

M60A-H:Intel?H110/C236

內存

M60A-E(BayTrail):支持1個204Pin DDR3L SO-DIMM插槽,最大支持8GB

M60A-H(H110/C236): 支持2個260Pin DDR4 SO-DIMM內存插槽,單個插槽最大支持32GB,整機內存最大支持64GB

I/O接口

網口

2/4/6個RJ45 10/100/1000Mbps網絡接口可選

顯示

M60A-E (BayTrail)/M60A-H(H110):支持VGA、HDMI、DVI-D中任意兩顯,不支持同時三顯;

M60A-H (C236):支持VGA、HDMI、DVI-D同時獨立三顯;

USB

M60A-E(BayTrail):1個USB3.0+7個USB2.0接口;

M60A-H(H110):4個USB3.0+4個USB2.0接口;

M60A-H(C236):8個USB3.0接口;

COM

4/5/6個串口可選,COM1~COM6支持RS232/485/422可選(MAX),配擴展箱可達到10個COM口,擴展箱的4個串口為RS-232模式。

GPIO

1個8路GPIO(1×10鳳凰端子)

Audio

1組Audio接口(支持MIC-IN、LINE-IN、LINE-OUT)

擴展總線

主板集成

1個M-SATA插槽(實現4G 或存儲功能);

1個SIM卡槽,支持SIM卡外插,方便安裝;

M60A-H(C236):支持1個M.2 keyM(PCIe X4信號);

M60A-H(H110):支持1個M.2 keyM(PCIe X1信號);

擴展箱

雙擴展卡一:2個PCI(選配);

雙擴展卡二:1個PCI+1個PCIE x 16(選配);

四擴展卡一:4個PCI(選配);

適配M60A-H(H110/C236):PCIE槽為PCIE3.0 x16信號;

適配M60A-E (J1900):PCIE槽為PCIE3.0 x1信號;

備注:PCI槽支持PCI2.3標準;PCI卡支持尺寸高106.68mm,長174.63mm,PCIE卡支持尺寸高106.68mm,長167.65mm

存儲器

硬盤

提供2個SATA接口,支持2個2.5寸筆記本硬盤,支持熱插拔功能;

MSATA/M.2

提供1個M-SATA插槽;

M60A-H(C236):支持1個M.2 keyM(PCIe X4信號);

M60A-H(H110):支持1個M.2 keyM(PCIe X1信號);

工作環境

CPU功耗

帶機械硬盤

帶固態/電子硬盤

CPU TDP<35W

0℃~+45℃

-10℃~+60℃

CPU TDP=35W

0℃~+40℃

-10℃~+60℃

35W<CPU TDP≤65W

0℃~+40℃

-10℃~+50℃

注意:整機工作環境的空氣流速依據具體配置;

存儲環境

-40℃~+85℃;濕度:5%~95%(非凝結狀態)

安裝方式

壁掛式、桌面式、VESA標準支撐臂

產品尺寸

不帶擴展箱:

M60A-E:240mm(W)×185mm(D)×58mm(H)

M60A-H:240mm(W)×185mm(D) ×78mm(H)

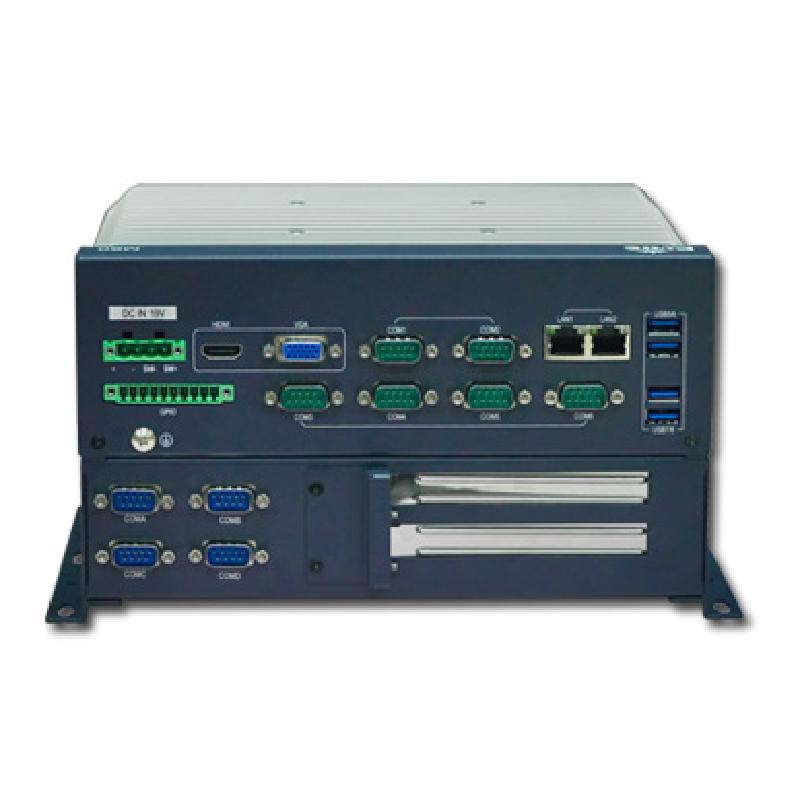

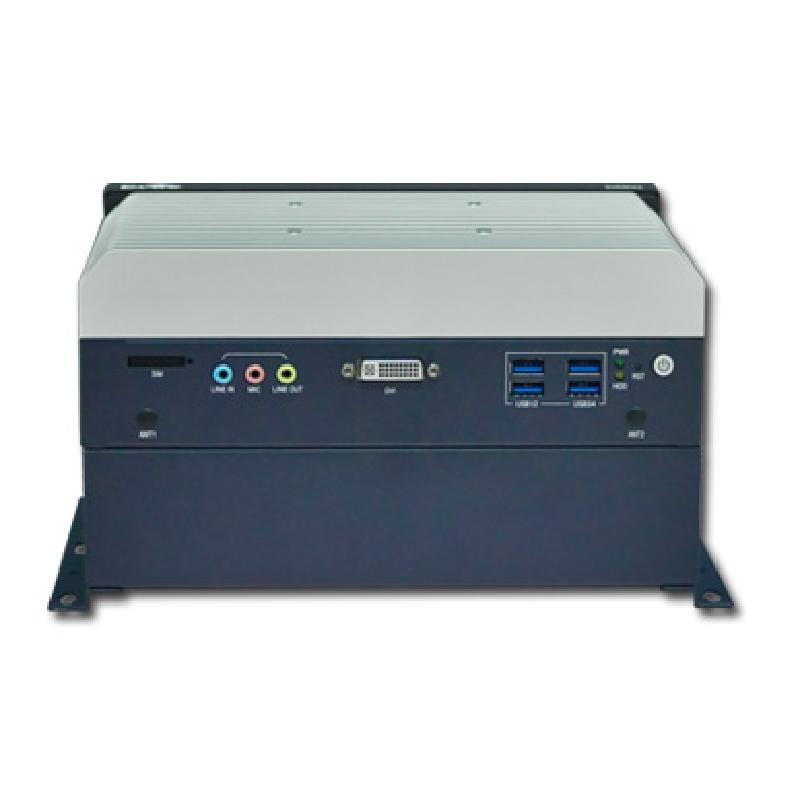

帶擴展箱:

M60A-E-2P:240mm(W)×196.8mm(D)×113mm(H)

M60A-H-2P:240mm(W)×196.8mm(D)×133mm(H)

電源

1個4Pin鳳凰端子型電源接口;

外置AC 220V電源適配器供電 或 DC 9-36V 寬壓輸入可選:

M60A-H(H110/C236): 標配 DC 19V 單電源供電(可選配9VDC-36VDC寬壓模塊)

M60A-E (BayTrail): 標配 DC 12V 單電源供電(可選配9VDC-36VDC寬壓模塊)

操作系統

支持WIN7(64bit)、WIN10、LINUX(2.6內核)等操作系統。
