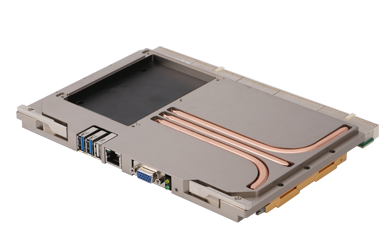

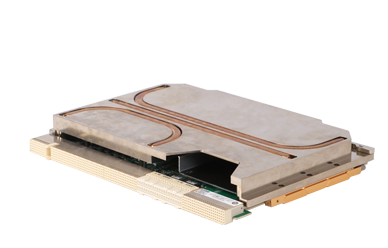

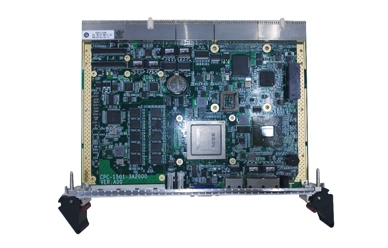

研祥國產自主可控CPCI 6U主板 CPC-1501
-
CPC-1501為龍芯新一代3A2000 CPU搭配龍芯2H芯片組的6U CPCI主板
龍芯3A2000處理器核心采用自主設計高性能GS464E微結構，微結構綜合技術水平達到了與Intel的IvyBridgy及AMD的Steamroller相當?shù)乃健?/p>
- 國產龍芯3A2000 CPU及國產內存,自主可控
- 兼容PICMG2.0、PICMG2.1、PCIMG2.16標準
- 滿足GB 9254-2008輻射騷擾、傳導騷擾A級
處理器 |
LS3A2000：1GHz，40mm*40mm FCBGA-1121,4 核64位，15W,40nm CMOS |
內存 |
板載4GB雙通道DDR3內存（可擴展為8GB） |
顯示 |
雙顯示輸出：VGA/LVDS |
存儲 |
1個板載22PIN SATA2.0連接器，板載4GB SATA SSD |
IO接口 |
1、 前面板：PMC、USB2.0×2、GBE×2（可切換到后面板）、PS/2、RJ45串口×1、VGA（可切換到后面板） 2、 后面板：LVDS、GBE×2、USB2.0×4、line-in/out & MIC、串口×1、PS/2 |
多功能擴展接口 |
1、1個32bit/33MHz PMC Slot 2、Pericom PCIE-PCI bridge,最多可擴展7個32/64bit、33MHz/66MHz CPCI外設卡 |
指示燈 |
支持電源狀態、熱插拔狀態、硬盤動作和看門狗指示燈 |
信號定義 |
J1/J2信號遵從32/64bit、33/66MHz CPCI總線規范 J3/J4/J5信號定義兼容CPC-RP807， |
電源適配器 |
交流電源適配器:輸入AC110～240V，輸出DC19V@90W 直流電源適配器:輸入DC9～32V，輸出DC19V(選配) |
散熱 |
標準CPCI散熱 |
外形尺寸 |
標準6U 4HP CompactPCI 233mm(L)x160mm (W)板卡尺寸 |
環境指標 |
工作溫度：-20℃ ～ 70℃ 存儲溫度：-40℃ ～ 80℃ 濕度：5%～95%，未結露 |
沖擊 |
滿足GJB367A-2001/GJB322A-98/GJB150A/MIL-STD-810G （20G ）峰-峰加速度持續時間（11ms） |
振動 |
滿足GJB367A-2001/GJB322A-98正弦振動測試： 頻率（17-200Hz）加速度（1G）； 頻率（5-17Hz）幅度（1mm） |
電磁兼容 |
滿足GB 9254-2008輻射騷擾、傳導騷擾A級 |
料號 |
型號 |
描述 |
0030-020971 |
CPC-1501-3A2000 |
國產龍芯3A2000 1GHz/4G DDR3/GBE×2/VGA/USB2.0×2/SATA2.0×2/-20℃ - 70℃ |
