研祥標準3U COMPACTPCI主板 CPC-3815B

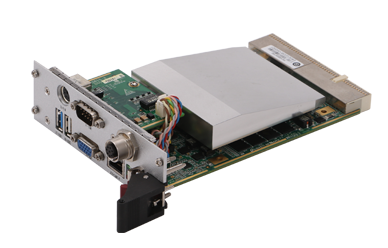

- CPC-3815B是一款標準3U CompactPCI主板
產品采用Intel新一代低功耗高性能Atom處理器，圖形核心整合Intel? HD第七代圖形引擎，支持DX11及3D輸出。板載4GB DDR3L 1333/1600MT/s內存， 16G SSD存儲可選，同時提供VGA，千兆以太網口，串口，USB，SATA及音頻接口，并可通過PMC接口提供更多IO擴展可能。 該產品處理器、內存、硬盤等主要部件均為板載，傳導加固版本專門針對惡劣環境設計，具有超低功耗、寬溫、抗震動沖擊等特點。產品同時兼容EN50155 ，也是高可靠性軌道交通應用的理想平臺。
- 板載Intel? Atom? E3845低功耗處理器， 1.91GHz四核
- 適用整機無風扇環境
- 板載4GB DDR3內存，16G SSD，4HP /8HP /8HP PMC多版本可選， IO接口完備
- EN50155兼容
| 系統配置 | 處理器 | Intel? E3845(1.91 GHz) |
| 內存 | 板載4GB DDR3內存 | |
| 顯示接口 | 前板：VGA x1后I/O板：VGA x1 雙顯輸出，支持雙VGA顯示 | |
| LAN | 前面板2 x10/100/1000M以太網口 后背板：2路獨立的10/100/1000M以太網口到后IO板 (與前板2路網口切換，通過BIOS 二選一) | |
| 串口 | 前板：前面板提供1個標準DB9串口，支持RS232/422/485 ( CPC-3815B-02/03) 后I/O板：1 x COM (RS232/422/485) | |
| 音頻 | 前板：Mic-in / Line-out (CPC-3815B-02/03) | |
| USB | 前板：1 x USB 2.0 type A, 1 x USB 3.0 type A 后I/O板：2 x USB2.0 | |
| 存儲 | 板載16GB SSD， 1 x SATA 2.0（前板與后IO板切換，默認為前板） | |
| 工作溫濕度 | -40℃～+60℃ 無風扇 -40℃～+85℃ 需篩選，強制風冷 相對濕度：5%~90% 非凝結 存儲溫度：-40℃～+85℃ | |
| 機械規格 | 尺寸規格：3U 4/8HP CompactPCI 160mm（長）×100mm（寬） 沖擊：20g，11ms 振動(5Hz-200Hz)： 1.5g (工作狀態) 2.0g (非工作狀態) | |
| 兼容規范 | PICMG 2.0 R3.0 Compact PCI Specification | |
| 操作系統 | Win7、Win10、VxWorks 6.9、Linux | |
| 料號 | 型號 | 描述 |
0030-021751 | CPC-3815B-01 | 4HP單槽 /Baytrail-I /E3845(1.91GHz) /4G DDR3 /板載16G SSD /VGAx1 /LAN x2 /USB3.0 x1 |
0030-022011 | CPC-3815B-02 | 8HP雙槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /VGAx1 /SATA /LAN x2 /COM x1 /USB3.0 x1 / USB2.0 x1 /PS/2 KB/MS/MIC-in /Line-out |
0030-021761 | CPC-3815B-03 | 8HP雙槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /板載16G SSD /VGAx1 /SATA /LAN x2 /COM x1 /USB3.0 x1 /USB2.0 x1 /PS/2 KB/MS /MIC-in /Line-out |
0030-022021 | CPC-3815B-04 | 8HP雙槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /VGAx1 /PMC /LAN x2 /USB3.0 x1 |
0030-022031 | CPC-3815B-05 | 8HP雙槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /板載16G SSD /VGAx1 /PMC /LAN x2 /USB3.0 x1 |
0030-022041 | CPC-3815B-MIL | 4HP單槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /板載16G SSD /IO后出線：VGAx1/SATA x1 /LAN x2/COM x1/USB2.0 x2 / PS/2(KB/MS) |
0060-005021 | CPC-RP3815B | 8HP雙槽/后IO板：VGAx1/SATA x1 /LAN x2/COM x1/USB2.0 x2 |
