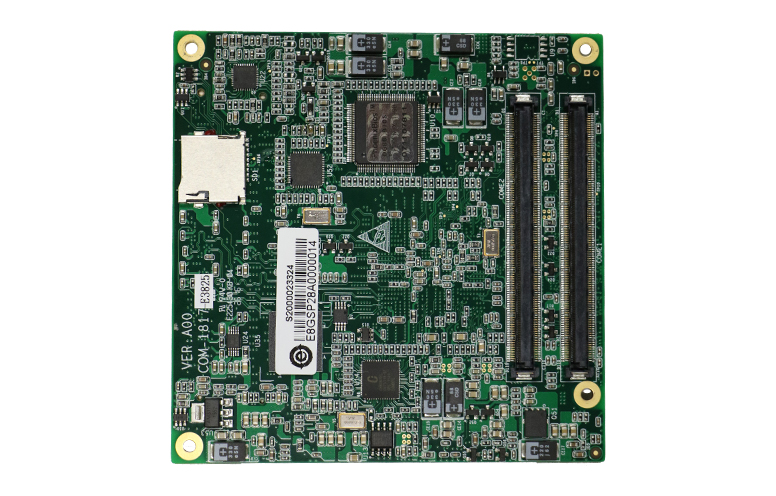

研祥基于BAY TRAIL平臺的COM主板COM-1817
-
COM-1817CLNA主板是采用Type6標準的COM Express Compact Module
采用INTEL成熟的BayTrail平臺， 板載IntelJ1900、E3845、E3825 的低功耗 CPU，具有強大的運算能力，可廣泛應用于通信、自動化、醫療等領域，滿足客戶多方面的需求
訂購信息
- COM Express Compact 尺寸：95mm*95mm；
- 板載J1900 2.0G四核，E3845 1.9G四核，E3825 1.33G處理器；
- 支持雙通道DDR3L 1333/1600MHz 內存，高達8GB；
- 支持VGA、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示；
- 3個PCI_Ex1、LPC、SMBUS、I2C總線；
- 支持8個USB （1個USB 3.0）；
| 處理器 | 板載 J1900 2.0GHz四核，E3845 1.9GHz 四核，E3825 1.33GHz處理器 |
| 芯片組 | Intel Bay Trail |
| 內存 | 支持雙通道 DDR3L 1333/1600MHz SO-DIMM,UP to 8GB |
| 顯示接口 | 支持 VGA 、雙通道 24BIT LVDS、HDMI、DVI、DP等多種顯示 |
| 音頻 | 支持 HDA |
| LAN | 1 個 10/100/1000 Mbps 網口，支持網絡喚醒 |
| I/O 接口 | 8 個 USB2.0 接口 , 1個 USB 3.0 接口，2 個串口 ,8 路輸入 / 輸出 I/O 接口 |
| 存儲器 | 2個SATA 2.0接口 一個SD接口（J1900無此接口 ） 板載4GB FLASH(可選） |
| 擴展總線 | 3個 PCI_Ex1 |
| 工作溫度 | 0℃～ 60℃ ( 可擴展 -40℃～ 85℃ )；5% ～ 95%（非凝結狀態） |
| 存儲環境 | -40℃～ 85℃ , 5% ～ 95%（非凝結狀態） |
| 看門狗 | 255 級，可編程秒 / 分，超時中斷或系統復位 |
| 電源 | 單 12V 供電或者 5VSB、12V 供電 |
| 尺寸（W×D x H） | 95mm x 95mm |
| 料號 | 型號 | 描述 |
0030-021051 |
COM-1817-J1900 |
COM Express Compact Type 6模塊/板載Intel J1900 2.0 Ghz四核CPU/ Bay Trail芯片組/支持雙通道DDR3L內存/ VGA、LVDS、HDMI顯示/2×SATA/1個千兆網口/7×USB 2.0/1×USB 3.0/2個RS 232/1×HD A/1x8bit GPIO/3個 PCIex1 |
0030-021041 |
COM-1817-E3845 |
COM Express Compact Type 6模塊/ 板載Intel E3845 1.91GHz四核CPU/ Bay Trail芯片組/支持雙通道DDR3L內 存/VGA、LVDS、HDMI顯示/2×SATA/1個千兆網口/8×USB 2.0/1×USB 3.0/2個RS 232/1×HD A/1x8bit GPIO/3個 PCIex1 |
0030-021031 |
COM-1817-E3825 |
COM Express Compact Type 6模塊/ 板載Intel E3825 1.33GHz雙核核CPU/ Bay Trail芯片組/支持雙通道DDR3L內 存/VGA、LVDS、HDMI顯示/2×SATA/1個千兆網口/7×USB 2.0/1×USB 3.0/2個RS 232/1×HD A/1x8bit GPIO/3個 PCIex1 |
1030-100761 |
COM-1817散熱器模塊 |
COM-1817散熱器模塊 |
0050-001591 |
EDB-COM08 |
底板料號 |
- 支持8個USB （1個USB 3.0）；
