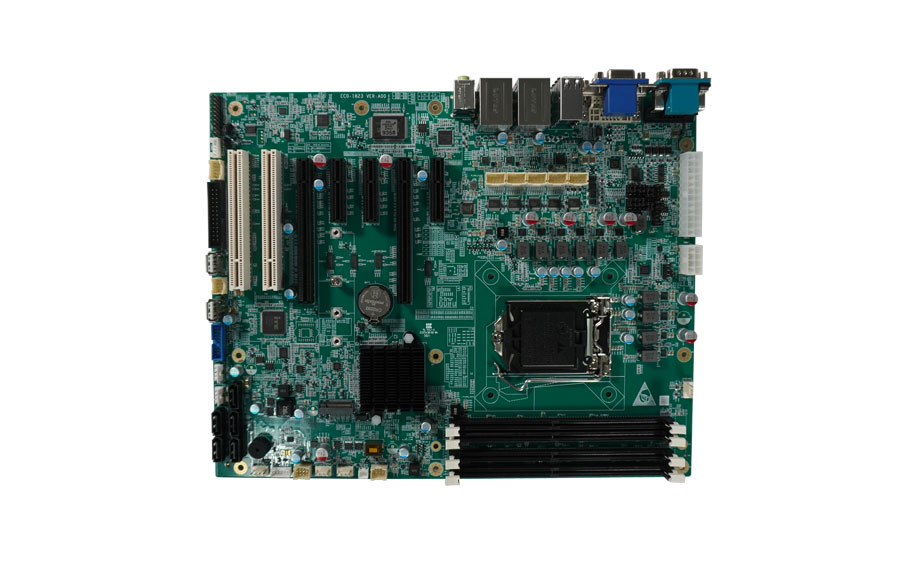

研祥ATX結構單板EC0-1823

研祥ATX結構單板EC0-1823


    EC0-1823主板采用標準ATX規范

采用英特爾Q470E&W480E芯片組,可支持LGA 1200 Intel? Xeon? W & 10th Core? i9/i7/i5/i3處理器(TDP up to 125W);提供4條DDR4 DIMM內存插槽,Q470E芯片組不支持ECC內存,W480E芯片組支持ECC內存,最大可擴展至 128 GB;支持高速USB 3.2 Gen2接口,10Gb/S寬帶速率;支持PCI +PCIE擴展組合,多串口、多USB接口,支持AMT遠程管理功能;該產品將廣泛應用在工業自動化、機器視覺、深度學習、安全監控、智能交通、環保、通信等領域

處理器Q470E芯片組:支持LGA 1200  Intel? 10th Core? i9/i7/i5/i3 & Pentium?/Celeron? 處理器(最高功耗125W) W480E芯片組:支持LGA 1200  Intel? Xeon? W&10th Core? i9/i7/i5/i3 處理器(最高功耗125W)
芯片組Q470E/W480E
系統內存提供4條DDR4 2400/2666/2933MHz DIMM插槽,最大可擴展至 128 GBW480E芯片組支持ECC內存,Q470E芯片組不支持ECC內存
存貯配置5個SATA3.0,支持Raid  0,1,5,101個M.2 M-key(PCIe3.0 x4 與 SATA信號)
顯示接口板載VGA+DP+DVI-D三顯同步異步輸出顯示: VGA最大分辨率: 1920×1200@60Hz; DP 最大分辨率: 4096 x 2304 @60Hz; DVI-D最大分辨率: 1920×1200@60Hz;
USB接口板載后IO接口:2個USB 3.2 Gen 2、2個USB 3.2  Gen 1、4個USB 2.0內部連接器:2 x USB 3.2 Gen 1 , 2 x USB 2.0 , 2 x USB 2.0 Type-A
網絡配置2個千兆網口,LAN1支持網絡喚醒
聲卡配置支持MIC-IN/LINE-OUT
SIO接口6個COM口,其中COM1/COM2支持 RS232/422/485可調;COM1板載,COM2-6主板內置 1個TPM/LPC接口,可以通過插LPC轉接卡再擴展4個串口 1個LPT主板內置 1個8路數字I/O:4路輸入,4路輸出
總線擴展2個PCI 2個PCI E x16 注意:2個PCIE*16插槽同時使用時降為PCIE*8的速度 3個PCI E x4
電源供電采用ATX電源供電,支持S0、S4、S5;支持AC上電自動開機功能
環境要求主板工作溫度:(-10)℃~(+60)℃
主板貯存溫度:(-40)℃~(+85)℃
恒定濕熱:(40)℃ (95)%RH無凝結
產品尺寸305mm * 244 mm
操作系統支持:WIN10、Server 2019、Cent OS 、Linux、Ubantu等高內核版本LINUX系統。 可支持AMT遠程管理功能
