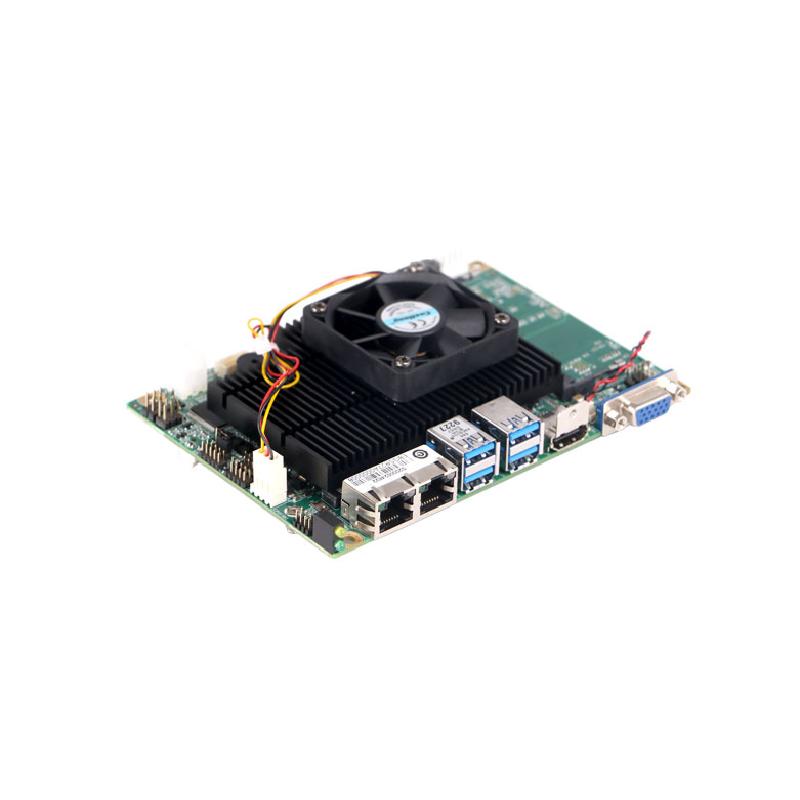

研祥3.5’凌動系列單板EC3-1821
-
EC3-1821是一款標準的3.5寸主板，板載Intel高性能低功耗的Skyl-ake-U系列處理器，支持單通道DDR4 U-DIMM內存插槽，最大可支持16GB內存容量，支持多顯示接口，多U口，多串口、一個Mini-pcie接口（支持支持?jǐn)U展3G、4G及Wifi模塊）、一個SIM卡插槽，一個M-Sata，一個自定義的擴展接口（集中引出1*DDI、4個串口、2*USB2.0、Poweron、LPC、Smbus等信號）解決了由于3.5寸板尺寸小所造成的IO接口的局限性廣泛應用于機器視覺，智能機器人，醫療、自動化等行業。3.5寸嵌入式單板產品線以后會主打兩款產品，針對中低端細分市場主推Bay trail平臺的EC3-1820，針對中高端細分市場主推Skylake-U平臺的EC3-1821。
- 板載Intel高性能低功耗的Skylake-U系列的Core、Pentium、Celeron六代處理器，配置可選Intel Celeron 3955U2.0GHz ， Intel Core I3-6100U 2.3GHz，I5-6300U2.4GHz，I7-6600U 2.6GHz（同平臺CPU可替換）
- 支持單通道DDR4 1866/2133 MHz U-DIMM 插槽，最大支持16GB
- 多顯示接口(1個VGA（DVI-D載板上顯示接口與VGA共用一個顯示通道不能同時顯示）、1個HDMI、1個LVDS支持Daulchannels 18/24bit)，多U口（4個USB3.0，2個USB2.0），2個COM口
- 1*Mini-pcie（支持?jǐn)U展插槽3G、4G及Wifi模塊）、一個SIM卡插槽、1個M-SATA、2個SATA3.0、1*GPIO*8

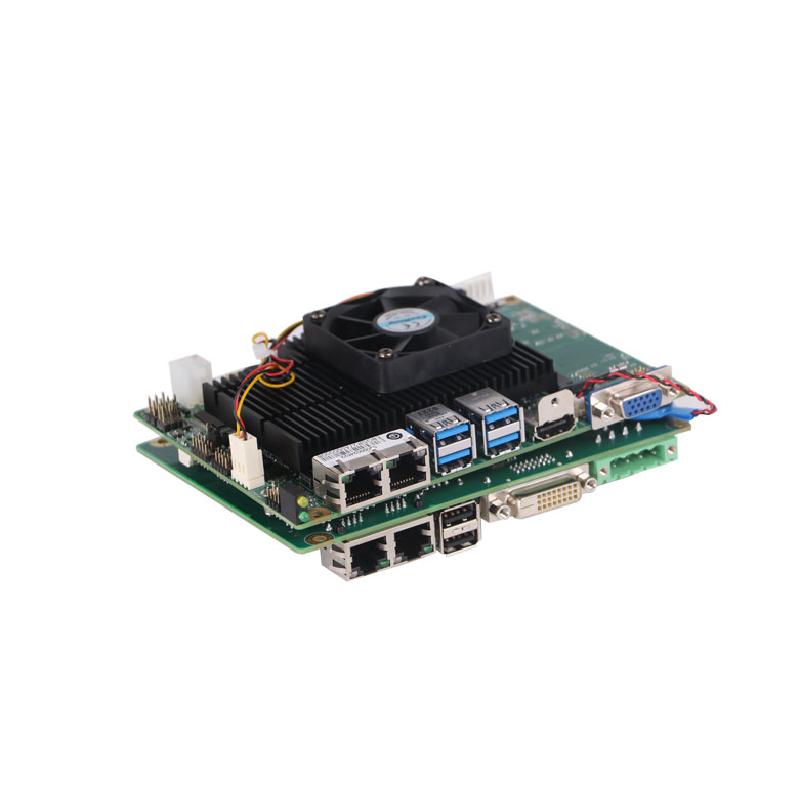

- 1個自定義的擴展接口
| 處理器 | 板載I7-6600U 2.6Ghz、I5-6300U 2.4Ghz、I3-6100u 2.3Ghz及3955U 2.0Ghz處理器 |
| 芯片組 | Skylake-U |
| 內存 | 支持單通道DDR4 1866/2133MHz U-DIMM插槽,UP to 8GB |
| 顯示接口 | 支持VGA 、HDMI、LVDS顯示接口 |
| 音頻 | 支持HDA |
| LAN | 2個千兆網口 |
| 存儲器 | 2個SATA 3.0接口，1個MSATA接口 |
| I/O接口 | 4個USB2.0接口, 2個USB 3.0接口，2個串口、8bitGPIO |
| 擴展總線及接口 | 1個Mini-pcie接口、1個sim卡插槽、1個自定義的擴展接口 |
| 工作溫度 | 0℃～60℃（-40℃～85℃）；5%～95%（非凝結狀態） |
| 儲存環境 | -40℃～85℃, 5%～95%（非凝結狀態） |
| 看門狗 | 255級，可編程秒/分，超時中斷或系統復位 |
| 電源 | 單12v電源供電 |
| 尺寸（W×D×H） | 146mm×101mm |

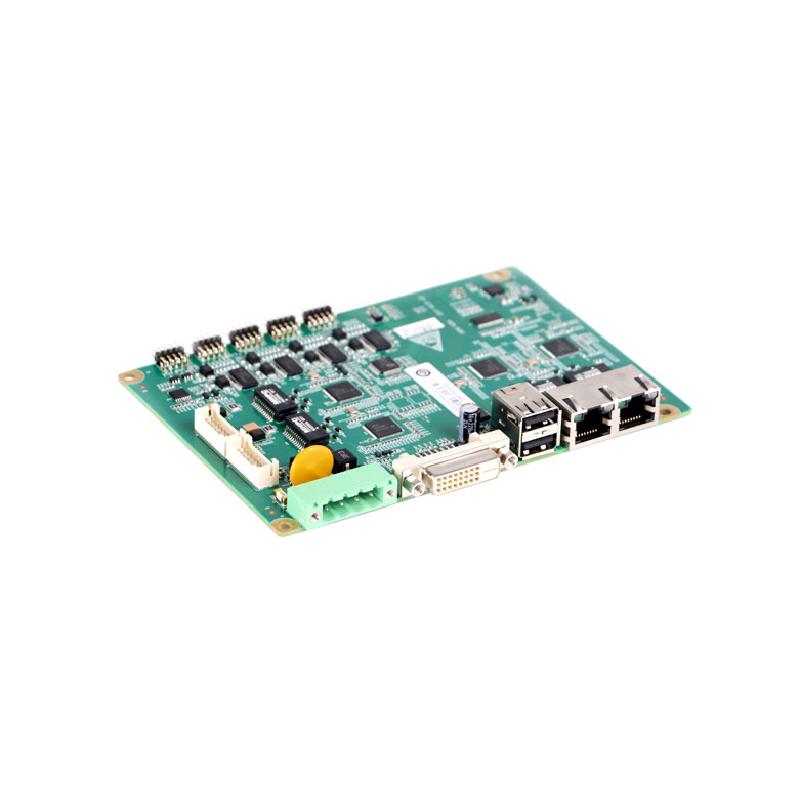

| 接口 | 通過自定義擴展接口連接 |
| 顯示接口 | DVI-D（與主板VGA共用，當VGA去掉時，DVI—D可以正常顯示） |
| LAN | 4個千兆網口（2個板載、2個wafer） |
| I/O接口 | 2個USB 3.0接口，4個串口、1*8bitGPIO |
| 電源 | 支持DC供電（鳳凰端子引出） |
| 尺寸（W×D×H） | 146mm×101mm |
